住宅用太陽光発電システム


住宅用太陽光発電システム系統図


住宅用太陽光発電システム(系統連系型太陽光発電システム)の仕組みは、
太陽電池で発電した電力を、パワーコンディショナで直流から交流に変え、家庭内に供給するとともに、
昼間の余剰電力は商用電源へ送り、足りない場合は、商用電力で補うというシステムです。

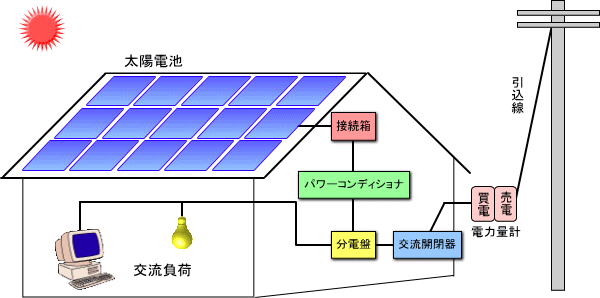

システム系統図

1.太陽電池

太陽光エネルギーを電気に変換します。

2.接続箱
直流開閉器を内蔵し、電流の逆流を防止するとともにサージ(雷などによる突発的な過電流)を吸収します。

3.パワーコンディショナ
太陽電池で発電した直流電力を交流に変換。システム全体の運転を自動管理します。

4.分電盤
電力を住宅内の負荷に分配します。

5.交流開閉器
システム点検時にシステムを遮断します。

6.電力量計
売電用メーター:電力会社に売却する余剰電力量を計算します。
買電用メーター:電力会社から購入する電力量を計算します。
