性能・品質に定評のある株式会社未来舎（POWERTITE）の正弦波インバーター。完全正弦波ですので使用する機器に制限はありません。未来舎インバーターは自衛隊緊急援助隊などでも装備されています。
|
|
|
未来舎 転送スイッチ付き正弦波インバーター FI-SU1003C（1000W）
|
|
|
※全ての医療機器や、使用上、生命に関わる機器には絶対に使用しないでください。
※バッテリーへの充電機能はありません。別途、バッテリー充電器等にてバッテリー充電する必要があります。
※写真中のバッテリー、ケーブル、ポット等の周辺機器・部材は付属していません。
|
| ■ リレー切り替え内蔵のAC転送インバーター |
AC電源からの供給を止めると、自動でインバーター電源（バッテリー）に切り替わり絶えずに使用できます。
その後、AC電源か復旧すると、インバーター電源からAC電源へ再度切り替わります。
|
■停電時の非常用電源として
|
連続して使える自動切り替えインバーターなので、停電時等での非常用電源として使えます。
|
■高精度
|
波形歪は商用電源より良好な3%。
|
■幅広い使用用途
|
小型・中型電動ドリル、投光器、電熱器などが使え、屋外電気工事にも最適。
|
■LEDランプ表示
|
LEDの点灯レベル表示により、本体の状態をビジュアルチェック可能。
|
■節電モード
|
節電モードをプログラム設定可能。負荷容量に応じてAC出力を遮断して、消費電力を節約します。
|
■自動冷却ファン搭載
|
本体の内部温度が設定値をこえると自動的に冷却ファンが作動。
|
■出力周波数が切替可能
|
前面パネル部のSWにより周波数の切替（50Hz/60Hz）が可能。
|
■保護回路
|
過負荷、入力逆接(FUSE)、低電圧遮断、入力過電圧、 過負荷、過温度
|
■リモコン端子付き
|
リモートコントロール端子付きで将来の機能拡張にも対応。
|
■標準アクセサリ
|

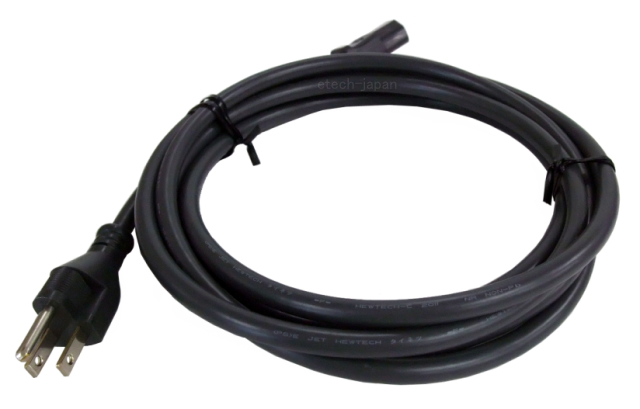

AC外部入力ケーブル（約3m）
※画像はイメージです。
実際の付属品と外観等が異なる場合があります。
|
|
【本体（筐体）の外観色について】
本ページ画像での製品本体（筐体）の外観色は「薄いグレー」となっておりますが、ご注文の時期よっては「濃いグレー」でのお届けとなる場合がございます。
外観色をご指定いただいてのご注文はお受けできかねます。予めご了承ください。 |
|

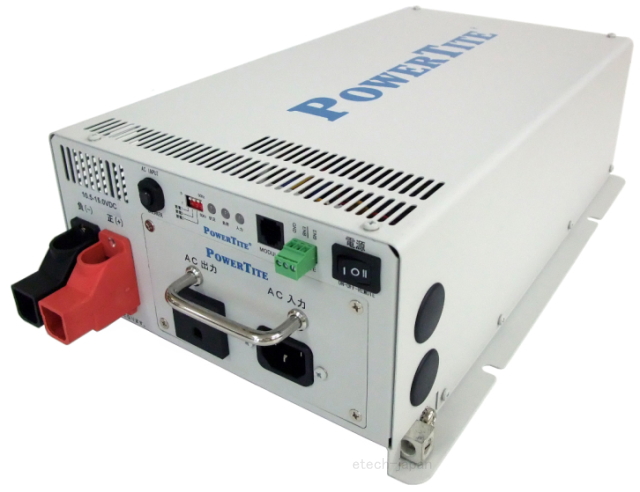

FI-SU1003C（1000W）
クリックすると拡大表示します
前面パネル
クリックすると拡大表示します
後面パネル
クリックすると拡大表示します
|
■リモコン（オプション）
|
適用リモコン：REMO-182、REMO-166A
REMO-182は外部制御でインバーターをON/OFFできます。REMO-166Aは外部制御で電圧、電流、ON表示、過電圧、低電圧、過温度、過負荷、節電モードの表示、エンジン・キー連動、外部ON /OFF等ができます。
※ケーブル長：REMO-182（約3m）、REMO-166A（約7m）
※REMO-166A：パネルサイズ及び取付穴の位置が掲載画像と異なります。
※電源電圧：48Vは、リモコン未対応となります。
REMO-182クリックすると拡大表示します
|
REMO-166(24V用） クリックすると拡大表示します
|
|
■REMO-DIRECT
|
外部制御機能としてソケット（リモコン制御グリーン端子）を装備しています。REMO-DIRECTの機能は、専用リモコンを使用せずに外部制御を行う方法です。この方法はインバーターを装置の内部に組み込む場合などに便利です。※専用リモコンと併用出来ません。
|
|
○CONTROLと+Bをつなぐ方法
+BとCONTROL端子をつなぐ事によりインバータをON/OFFすることが出来ます。 |
|
|
■仕様一覧
|
型式
|
FI-SU1003C (12V)
|
FI-SU1003C (24V)
|
FI-SU1003C (48V)
|
|
出力
|
連続
|
1000 W
|
|
最大
|
1150 W
|
|
サージ
|
2000 W （2msec）
|
|
出力電圧
|
100VAC +/-3%
|
|
|
出力周波数
|
50Hz/60Hz（切替） ±0.05%
|
|
効率（全負荷）
|
88%
|
91%
|
92%
|
|
無負荷待機電流
|
1.43A
|
0.75A
|
0.38A
|
|
出力波形
|
正弦波（歪率＜3%THD)
|
|
出力変動
|
−10% 〜 +5%
|
|
入力電圧
|
10.5 〜15.0 V
|
21.0 〜 30.0 V
|
42.0 〜 60.0 V
|
|
入力レベル表示
|
赤/橙/緑 LED
|
|
負荷レベル表示
|
赤/橙/緑 LED
|
|
出力状況
|
赤/緑 LED
|
|
障害表示
|
赤 LED
|
|
保護
|
過負荷、入力逆接(FUSE)、低電圧遮断、入力過電圧、 過負荷、過温度
(入力逆接保護は内部ヒューズによる保護で,完 全には保護するものではありません。)
|
|
回路遮断器
|
30A（ブレーカー）
|
|
転送スイッチ
|
35A
|
|
転送時間
|
（インバータAC から AC商用切替） 8 〜 10 msec
（AC商用からインバータAC切替） 16 〜 50 msec
|
|
動作温度
|
0 ℃〜 40 ℃
|
|
リモコン・ユニット
|
REMO-182またはREMO-166リモコン（別売）
|
未対応
|
|
REMO-DIRECT
|
あり
|
|
保存温度
|
-30 ℃ 〜 70℃
|
|
冷却
|
負荷制御ファン
|
|
寸法（mm）
|
373mmD × 236mmW × 115.8mmH
|
|
重量
|
6.2 kg
|
|
|
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。
|

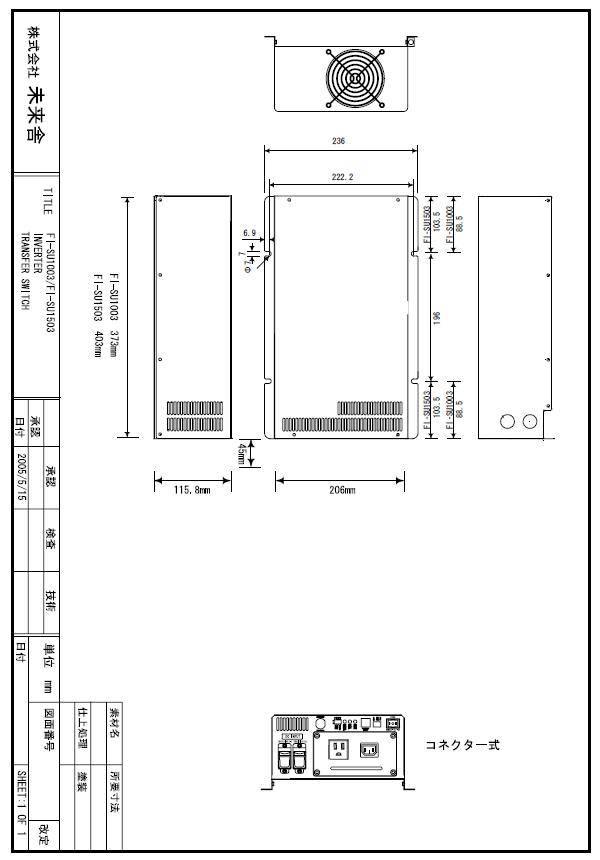

■外形寸法図
■外形寸法図（REMO-182）
■外形寸法図（REMO-166A）
|
||| 関連商品
||| DC-ACインバーターの選定にあたって
DC-ACインバーターの種類としては、正弦波（サイン波）・擬似正弦波（矩形波）などのタイプがあります。
下図に正弦波と擬似正弦波の波形の違いを示します。ご使用用途に合わせた最適なものをお選びください。
 正弦波インバーター
出力波形が一般家庭に供給されている商用電源波形と同じため、使用できる負荷機器に制限はありません。
多用途にお使いになる独立型電源システムや、精密な正弦波（サイン波）形を必要とする測定機器・医療機器
などには、負荷機器を選ばない正弦波インバーターをお選びください。
 擬似正弦波インバーター
電圧の実効値が商用電源と同じ（交流100V）ため、パソコン・テレビ・電子レンジ・電動工具など、
ほとんどの負荷機器を接続してお使いいただけます。しかし、波形に依存して稼動する負荷機器（インバーター
方式蛍光灯や、マイコン制御の電気製品など）は駆動できませんので、ご注意ください。
DC-ACインバーターの入力電流と出力電流は異なります。バッテリー容量や配線ケーブルの選定にもご留意
ください。また、DC-ACインバーターはチャージコントローラーではなく、バッテリーと直結してご使用ください。
※ご不明な点がございましたら、太陽光発電のススメ（DC-ACインバーターの選定）のページをご参考ください。
||| 接続できる電気製品の消費電力について
DC-ACインバーターの出力容量（ワット数）が、接続する電気製品（負荷機器）の定格消費電力以上でも、
電気製品（負荷機器）の種類によっては動作しない場合があります。DC-ACインバーターの出力容量は、
接続する電気製品の定格消費電力ではなく、必ず最大消費電力（起動電力）以上のものをお選びください。
また、DC-ACインバーターを長時間の連続使用する場合は、出力容量の約80%以下にてご使用ください。
※ご不明な点がございましたら、太陽光発電のススメ（電気製品の出力について）のページをご参考ください。
|
|
