Powertiteインバーターで有名な未来舎の「夜間照明専用」のソーラーコントローラー。匡体はプラスチックで密閉されており、最新のPWM技術を採用。密閉式（シールド式）、及び湿式（液補充式）の鉛蓄電池に対応しています。

PV-1206A　未来舎　太陽電池充放電コントローラー（夜間照明専用）

■夜間照明専用

夜間照明専用のソーラーコントローラーです。機能を限定することにより非常に安価な価格設定となっています。
※日中、充電制御と放電制御の同時制御はできません。

■負荷制御

負荷出力（照明）は太陽電池パネルの電圧によりON/OFFされます。また、低電圧遮断機能によりバッテリーの過放電を防止します。

負荷出力	太陽電池パネル電圧
ON	約3.5V　以下
OFF	約5.0V　以上

■PWM充電方式

PWM方式による定電圧充電方式を採用しています。0～100%のPWM デューティーで制御されており、最大で尚且つ安全な充電を実現しています。

■ シールド、湿式の両バッテリーに対応

本体設定によりPWM充電電圧を設定できます。
※湿式（液補充式）に設定する場合は、設定用の配線をバッテリーのマイナスに接続します。

	PWM設定値
密閉式（シールド式）	14.3V
湿式（液補充式）	14.8V

■逆流防止ダイオード不要

夜間等において、バッテリーから太陽電池パネルへの電流の逆流を防ぐ機能があります。そのため、逆流防止ダイオード等を使用する必要はありません。

■よくある質問Q&A

Q：太陽電池パネルを接続しましたが、バッテリー接続端子より電圧出力がありません。
A：コントローラーを動作させるためには、バッテリーを接続する必要があります。太陽電池パネルだけでは動作しません。

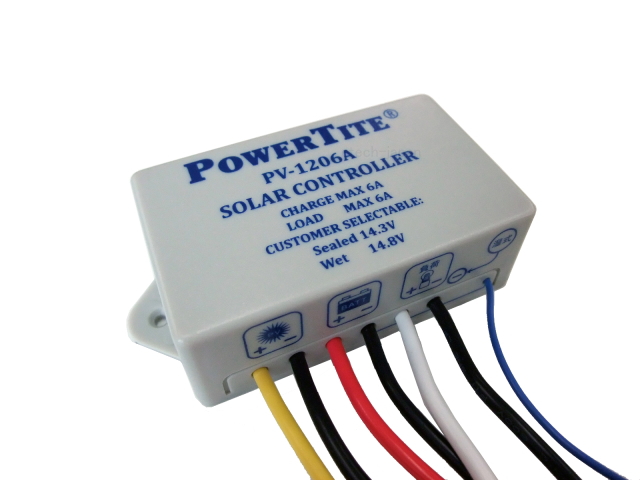

PV-1206A
クリックすると拡大表示します

側面の接続説明
クリックすると拡大表示します

商品全体イメージ
クリックすると拡大表示します

■仕様一覧

型式	PV-1206A
機能	夜間照明専用（充電・放電制御）
バッテリー電圧	12V
最大PV開放電圧	26V
最大PV短絡電流	6A
PWM 設定値	密閉式（シールド式）： 14.3V ± 0.1V 湿式（液補充式）： 14.8V ± 0.1V
最小動作電圧	3V
定格充電電流	6A
最大負荷電流(1分)	8A
最大充電電流(5分)	8A
定格負荷電流	6A
PV電圧(負荷ON)	＜3.5V ± 1.0V
PV電圧(負荷OFF)	＞5V ± 1.0V
負荷の低電圧遮断	＜10.5V ± 1.0V
負荷の低電圧復帰	＞11.5V ± 1.0V
環境温度範囲	-40～+60℃
相対湿度	100%
順守規格	EN 55022/EN 6100/ FCC PART15 Subpart B Class B
寸法(LxWxH)	96.6 x 46 x 25.5 mm
重量	103g

◆太陽電池の公称電圧とバッテリーの公称電圧はあわせる必要があります。
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。

■外形寸法図
