充放電コントローラーの定番商品・サンセーバー！バッテリーへの過充電・過放電を自動制御します。密閉型、非密閉型の鉛蓄電池に対応しています。バッテリー低電圧による負荷の遮断と負荷の自動再接続をします。
|
|
|
MORNINGSTAR 充放電コントローラー サンセーバー
|
■充放電コントロール
|
PWM充電により、バッテリーの完全充電を行い、発生ガスを最小にします。静かなソリッドステート構造で充電！
|
■対応バッテリー
|
密閉型、非密閉型の鉛蓄電池に対応しています。バッテリー低電圧による負荷の遮断と負荷の自動再接続をします。
|
■自動温度補正
|
温度センサーを実装しています。
|
■逆流防止ダイオード
|
低照光カットオフ機能があり、逆流防止ダイオードは不要。
|
■薄型、軽量アルミボディ
|
腐食などに大変強く出来ています。ケースはアルミ焼付け塗装、ネジはステンレス製のものを使用しています。回路はシールドされていて、ターミナルは銅と真鍮にニッケルメッキが施されています。
|
■取付が容易
|
大型ターミナルを採用していますので、取付工事が容易です。ターミナルには最大5.2mm2の配線が繋ぎ込めます。
|
■外形寸法図
|
|
|
PWM方式バッテリー充電
|

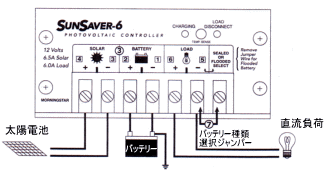

| ■結線方法 |
|
|
■仕様一覧
|
型式
|
SS-6L-12V
|
SS-10L-12V
|
SS-20L-12V
|
SS-10L-24V
|
SS-20L-24V
|
|
機能
|
充放電
|
|
システム電圧
|
12VDC
|
24VDC
|
|
最大入力電圧
|
25VDC
|
44VDC
|
|
太陽電池入力電流
|
6.5A
|
10A
|
20A
|
10A
|
20A
|
|
負荷電流
|
6A
|
10A
|
20A
|
10A
|
20A
|
|
充電方式
|
PWM
|
|
充電電圧
|
14.1V (密閉型)
14.4V (非密閉型)
|
28.2V(密閉型)
28.8V(非密閉型)
|
|
負荷遮断電圧
|
11.5V
|
23.0V
|
|
負荷再接続電圧
|
12.6V
|
25.2V
|
|
自己消費電流
|
8〜10mA
|
|
逆流
|
10μA以下
|
|
温度補正
|
-28mV/℃
|
-56mV/℃
|
|
周囲温度範囲
|
-40〜60℃
|
|
サイズ(mm)
|
152×56×34
|
|
重量
|
230g
|
|
|
◆仕様及び外観は、改良のため予告無く変更することがありますのであらかじめご了承ください。
|
||| 関連商品
||| チャージコントローラーの機能について
チャージコントローラーには下記のような機能があります。ご希望のシステムに応じて最適なものをお選びください。
|
充電制御：
|
太陽電池からバッテリーへの充電電圧を自動制御します。バッテリーの過充電を防止します。
|
|
放電制御：
|
バッテリー低電圧による負荷の遮断と負荷の自動再接続をします。バッテリーの過放電を防止します。
|
|
逆流防止：
|
夜間・雨天等の低照光時おいて、バッテリーから太陽電池への電流の逆流を防止します。
|
|
夜間タイマー：
|
太陽電池パネルの発電状態から日没/日出の時間を検知し、負荷接続を自動的に制御します。
|
|
温度補正：
|
バッテリーの温度を感知して充電電圧を補正し、より最適な充電制御を行ないます。
|
※機種により機能の有無が異なります。各商品説明にてご確認ください。
